色差△E的单位是什么?CIELAB色差公式怎么计算色差△E?

时间:2023-03-14 点击:497次

色差仪又称为光电反射光度计,这种仪器可以用光电测定的方法,迅速、准确、方便地测出各种试样被测位置的颜色,并且通过计算机直接换算成L*、a*、b*值,对颜色进行数值化表示,还能自动记忆和处理测定数值,得到两点间颜色的差别,以△E表示。那么,色差△E的单位是什么?CIELAB色差公式怎么计算色差△E?本文为大家做了介绍。

色差仪lab色差公式

色差△E的单位是什么?

作为色差的计算单位,以前常用NBS(National Bureau of Standards),它与视觉之间的关系见下表。

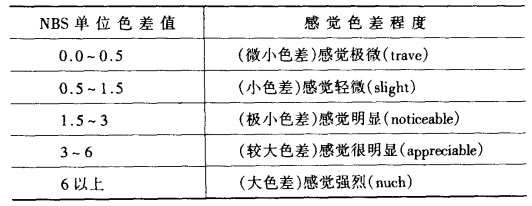

色差值与人眼色差感觉的关系

这一色差单位是以贾德(Judd)—亨特(Hunter)建立起来的色差计算公式的单位为基础推出来的,贾德最先建立起UCS色度图,这个色度图在很长一段时间内是美国色度计算的基础,然而在三角坐标中处理很不方便,后来斯科菲尔德(Scofeld)—贾德—亨特把它转换成了a—β色度图,该系统与x—y色度坐标之间的转换关系为:

a—β色度图

利用这一色度坐标可按下式计算色差。

色差计算公式2020

式中:K——光泽影响系数,测定纺织品时,K=10(受观测条件的影响)。一般在普通实验室中,有光泽的面取K=2.5,无光泽的面,取K=0,半光泽的面,取K=1。

fg——调整系数。

用这一色差式计算的色差单位为NBS单位,NBS单位曾被作为所有色差计算公式的单位,并且延续了很长一段时间。20世纪70年代以后,大量色差式相继出现,一律采用相同的标准计算单位既不可能,也没有必要。所以,就采取了标注计算公式的方法。如△ECMC、△ECIE等,不再使用NBS单位。


CIELAB色差公式计算色差△E的方法:

通过不断的研究,研究人员在解决解决标样和样品之间的真实色差结果和人眼检测一致性问题上去的突破性进展。通过引入色差公式将色差结果量化。并对于不同的颜色提出相应的色差公式。在世界范围内CIELAB、Hunter、CIE94、CIELUV、CMC(1:C),CIEDE2000等色差公式比较常用,其中CIE1976LAB(或L*、a*、b*)色彩空间图已作为国际通用的测色标准,被世界各国正式采纳,它适用于一切光源色或物体色的表示与计算。

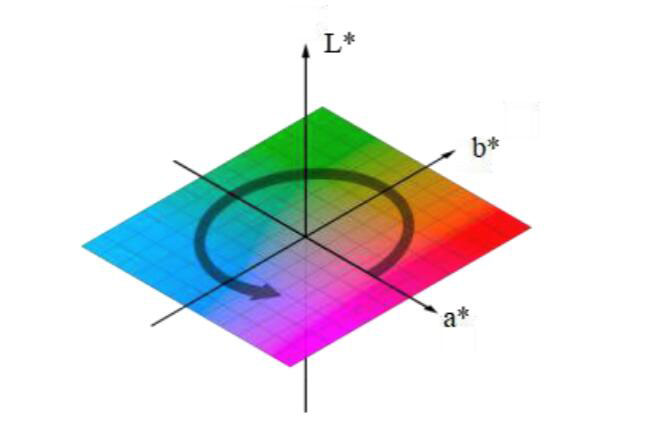

Lab色彩模型是由亮度(L)、色调和饱和度三个要素组成。如下图所示:

LAB色彩模型


亮度,用L表示,L值越大,表示越白。L的值域由0到100,L=100表示白色,L=50时,就相当于50%的黑即灰色,L=0表示黑色。

色调(通常用a和b表示)是指彩色光的颜色类别,通常用十字坐标表示,a表示从洋红色至绿色的范围,b表示从黄色至蓝色的范围。a和b的值域都是由+127~-128,“+a”表示偏红的程度,“-a”表示偏绿的程度;“+b”表示偏黄的程度,“-b”表示偏蓝的程度。如+127a就是洋红色,渐渐过渡到-128a的时候就变成绿色。同理,+127b表示黄色,-128b则是蓝色。所有的颜色就以这三个值交互变化所组成。

颜色的深浅程度称为饱和度,其中:ΔL表示材料实际亮度与标准亮度之间的差值;Δa表示材料颜色在偏红绿程度上与标准值之间的差值;Δb表示材料颜色在偏黄蓝程度上与标准值之间的差值;ΔE表示实际值与标准值在L、a、b上的综合差值,即样品总色差,但它不能表示出样品的色差的偏移方向,AE数值越大,说明色差越大。

色差对颜色的管理来讲是非常重要的,若2个色样样品都按L、a、b标定颜色,则两者之间单项色差和总色差ΔE可用下列公式来计算:

明度差:ΔL=L1*-L2*

色度差:Δa=a1*-a2*;Δb=b1*-b2*

总色差:ΔE=[(ΔL)2+(Δa)2+(Δb)2]1/2
