色差仪Lab颜色空间怎么理解?色差仪Lab色差公式是怎样的?

时间:2023-05-16 点击:644次

色差仪作为颜色检测的光电仪器,其在测色时采用的是国际上通用的Lab颜色空间,通过比较样品与被测物体之间的颜色,给出相应的L、a、b值和通过Lab色差公式计算后的色差值△L、△a、△b和总色差△E值。本文对色差仪Lab颜色空间及Lab色差公式做了介绍,对此感兴趣的朋友可以了解一下!

色差仪LAB颜色空间和LAB色差公式

色差仪Lab颜色空间怎么理解?

CIEL*a*b*色度空间是国际照明委员会向世界各国推荐的通用的均匀颜色空间,是经CIEXYZ色度空间非线性变换而得到的。CIEL*a*b*在三维色空间的各个坐标轴上均具有视觉和颜色心理感知的等距性,并且细分了明度坐标和色品坐标的级差。同时,CIEL*a*b*空间中当颜色的色差大于视觉的识别阈值(恰可察觉)而又小于孟塞尔系统中相邻两级色差时,可以较好地反映物体色的心理感受效果。CIEL*a*b*与CIEXYZ的非线性转换关系如下式所示。

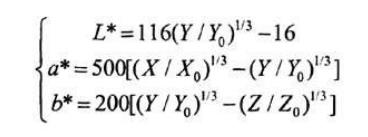

CIELab与CIEXYZ的非线性转换关系式

式中:X、Y、Z为颜色样品的三刺激值;X0、Y0、Z0为CIE标准照明体的三刺激值(D65光源:X0=95.05、Y0=100.00、Z0=108.91)。

L*称为心理计量明度,简称心理明度或明度指数;a*、b*称为心理计量色度,简称心理色度或色度参数。

色差仪LAB颜色空间19

CIEL*a*b*色度空间(如上图所示)是一种基于赫林四色对立学说原理的心理色度空间,心理色度a*和b*中包含有(X-Y)和(Y-Z)项。颜色的明度感觉用纵坐标L*轴表示,黑色位于最下端,对应明度L*=0,白色最亮位于最上端,对应明度L*=100,a*轴与b*轴共同表示彩色的特性,a*轴正方向代表红色(偏品红)的变化,a*轴负方向代表绿色的变化;b*轴正方向代表黄色变化,b*轴负方向代表蓝色变化。任何颜色都可以由这四个原色中的一个或两个按一定的明度值混合而成,原色的混合比例决定了混合色的色调。


色差仪Lab色差公式是怎样的?

两种颜色的视觉差别有两个直观评价:可感知性和可接受性。可感知性指观察者能否看到颜色差别或能否判断两种颜色样品之间色差大小的视觉属性,可接受性表示观察者是否可以接受被观察物体颜色差别的视觉判断。可感知性较主观,受观察者心理和生理的影响;可接受性较客观,只与评价产品的技术指标有关。色差公式就是一种能够客观比较颜色之间差别的方法。

色差用△E表示,△表示差异,单位是NBS,是由美国国家标准局制定的。△E=1称为1个NBS色差单位,大约相当于在最优试验条件下人眼所能知觉的恰可观察差的5倍。CIELab色差公式是在CIE1976L*a*b*均匀颜色空间中的色差公式,其结果与人眼的视觉相关性较好,两种颜色之间的色差如下式所示:

两种颜色之间色色差关系式

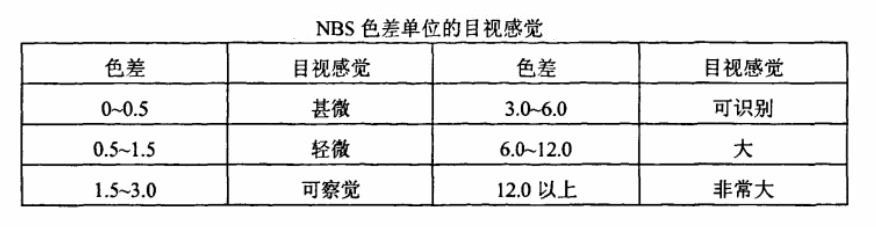

下表表示NBS单位及色差视觉上的显著程度。

NBS色差单位的目视感觉15

对于有色产品,色差的允许范围应该根据物品的不同分别设定,如纺织品定为小于2个NBS单位,而彩色电视可以设定为4-5个NBS单位,涂料则设定为小于1个NBS单位。


色差仪L、a、b值的应用:

1.判断产品是否合格

通过色差仪测得的总色差,从而判断生产出来的批次样是否符合客户要求。做出这一判断的依据,一是测得的标准样和生产的批次样之间的总色差△E的大小。再就是参照客户对色差大小要求的尺度以及在颜色评价时的照明光源和观测条件,对生产样在颜色方面是否符合客户要求做出比较准确的判定。

2.对颜色差异进行修正

色差仪在给出总色差的同时,还可以给出分量色差值 △L*、△a*、△b*、△C*、△H*和不同照明体下的条件等色指数。从分量色差值,我们可以清楚地看出引起色差的主要因素是明度、饱和度还是色相。从而为批次样颜色的修正指出方向。

3.目视评定提供参考依据

通过色差仪测量的色差值,可以给出在不同照明体条件下的条件等色指数,避免了在视觉判定时,由于判定条件的不稳定而产生误差。

4.判断颜色偏色情况

通过色差仪测量的色差值可以准确地判断批次样和标准样产生的色相的差异方向,即与标准样相比,批次样是偏红、偏蓝、偏黄、偏绿等。
