YL3160是一款工业级非接触式分光测色仪，采用45/0光学结构，支持非接触式在线颜色测量，无接触、不污染、不破坏样品，专为工业流水线、机械臂集成设计，融合非接触式在线测量技术与智能闭环控制系统，提供高精度颜色监测、实时数据反馈及生产闭环流程优化，满足现代制造业对高效、无损、自动化品控的严苛需求。
产品特点
1、测量方式独特
非接触测量：无需与样品直接接触，避免了对样品的损害，也防止了仪器被样品污染，尤其适用于腐蚀性、液体、粉尘等易对仪器造成损害的样品，以及柔软、易变形或表面不平整的样品。
多种样品适用：能对液体、酱状物、粉末等不同形态的样品进行精密测色，满足化妆品、果蔬、食品卫生、塑胶电子、油漆油墨、印刷、陶瓷等多个行业的需求。
避免交叉污染：在测量多个样品时，不会因为接触而导致样品之间的交叉污染，保证了测量结果的准确性和可靠性，特别适合对卫生要求较高的行业，如食品、医药、化妆品等。
2、接口丰富多样

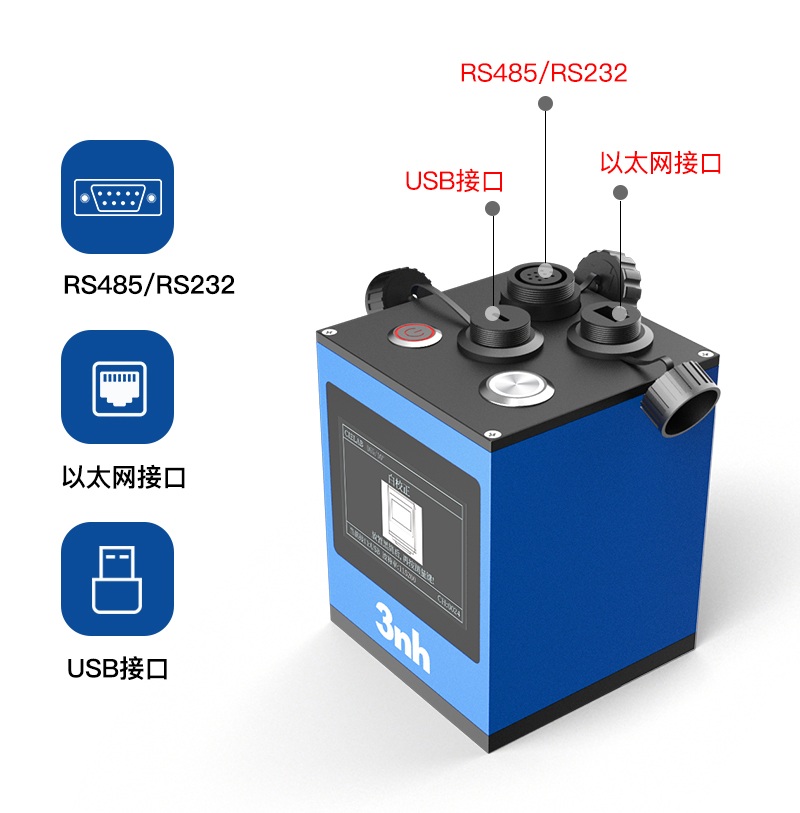

方便数据传输：配备 USB、RS485、RS232、以太网等多种数字接口，可方便地与计算机、打印机、PLC 等外部设备连接，实现数据的快速传输和共享，便于进行数据处理、分析和存储，也方便集成到自动化生产系统中。
外部触发功能：支持外部触发，可与其他设备同步工作，例如与生产线上的传感器或控制器配合，实现自动测量和数据采集，提高测量的自动化程度和准确性。
模拟信号输出：能够输出模拟信号，可连接到其他模拟设备或控制系统中，实现对颜色参数的实时监控和调节，适用于一些需要对颜色进行精确控制的工艺过程。
3、测量环境适应广
灵活测量：样品厚度无限制，仅使用测试探头，在测量不同大小和形状的样品时更加灵活方便，无需担心样品的尺寸和厚度对测量结果的影响，可适应各种复杂的样品测量需求。
高防护等级：IP66防护等级，防水防尘，耐受复杂工业环境。
4、测量性能优秀

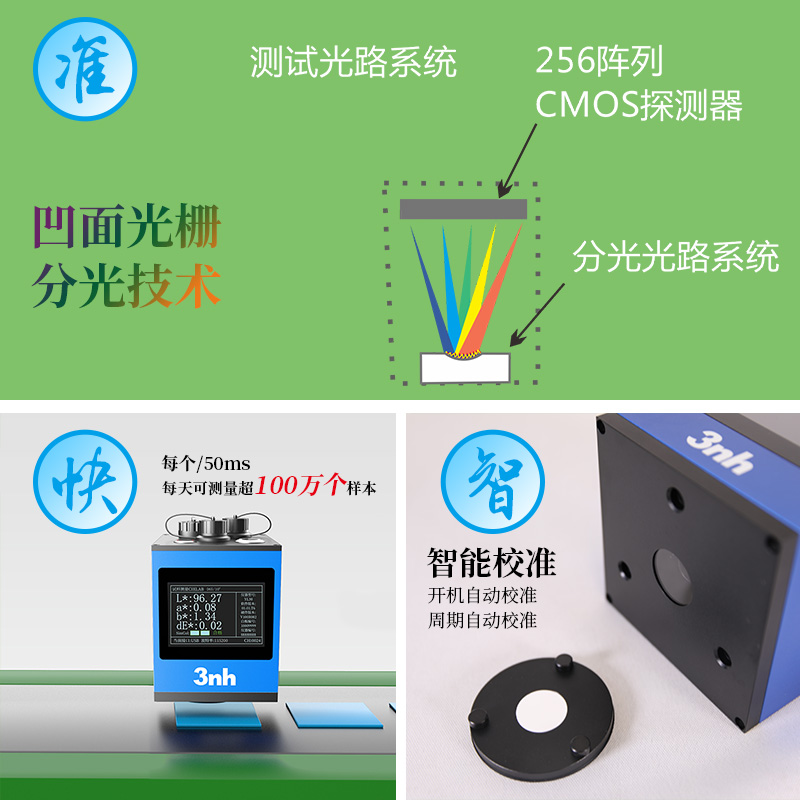

高精度测量：采用先进的光学技术，如凹面光栅分光技术、256像元双阵列CMOS图像感应器、全光谱 LED 光源等，保证了高光学分辨率，准确的光谱采集，从而实现稳定而高精度的测量，准确测量物体的反射率与各项色度指标。
快速测量：测量速度快，一个完整的测量周期最快只需 50毫秒（常规100毫秒），每天可测量超过 100万个样本，能够满足自动化生产线对快速检测的要求，提高生产效率。
智能校准系统：内置智能自动校准功能，无需人工干预，开机自检并快速完成校准，确保测量数据准确可靠。
产品技术参数
产品型号 | YL3160 |
照明方式 | 45/0(45°环形照明，接收角0°); |
特性 | 测试探头和被测样品非接触测试，实现液体、酱状物、粉末、易损表面的等非接触精密测色。重点应用于自动化产线的精确颜色测量、品质控制；测量时间最快可达从0.05秒，可通过485或USB同其他系统进行通讯，配备上位机软件 |
照明光源 | 全光谱LED光源 |
分光方式 | 凹面光栅分光 |
感应器 | 256像元双阵列CMOS图像感应器 |
测量波长范围 | 400~700nm，10nm输出 |
显示精度 | 0.01 |
反射率分辨率 | 0.01% |
反射率测定范围 | 0~200% |
测量口径 | Φ8mm |
非接触距离 | 7.5mm(±0.15mm) |
样品高度 | 厚度无限制，仅使用测试探头 |
测量观察方式 | 目视 |
测量时间间隔 | 1S |
测量模式 | 仪器触发或在线控制触发 |
颜色空间 | CIE LAB,XYZ,Yxy,LCh,CIE LUV,Musell,s-RGB,HunterLab,βxy,DIN Lab99 |
色差公式 | ΔE*ab,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00，ΔE（Hunter）,DINΔE99 |
其它色度指标 | 光谱反射率,WI(ASTM E313，CIE/ISO,AATCC,Hunter,ISO2470/R457,Taube，Berger， Stensby),Tint(ASTM E313-00)， |
观察者角度 | 2°/10° |
观测光源 | A,B,C,D50,D55,D65,D75,F1,F2,F3,F4,F5,F6,F7,F8, |
显示 | 数据，样品色度值，色差值/图，颜色仿真，合格/不合格结果，显示容差可设置 |
测量时间 | 最快0.05秒（常规0.1秒左右） |
校准 | 智能自动校准 |
防水等级 | IP66 |
重复性 | 最优测试模式下(单次测量时间1.0秒时)： |
台间差 | ΔE*ab 0.2以内（BCRA系列Ⅱ 12块色板测量平均值） |
准确性保证 | 保证一级计量合格 |
测量方式 | 单次测量，平均测量（2~99次） |
尺寸 | 100*100*140mm |
重量 | 约1400g |
供电方式 | 直流24V,3A电源适配器供电 |
照明光源寿命 | 5年大于300万次测量 |
显示屏 | TFT 真彩 3.5inch |
接口 | USB，RS485，RS232，以太网，外部触发，模拟信号输出 |
语言 | 简体中文，繁体中文,English |
操作温度范围 | 0~40℃，0~85%RH（无凝露），海拔：低于2000m |
存储温度范围 | -20~50℃，0~85%RH（无凝露） |

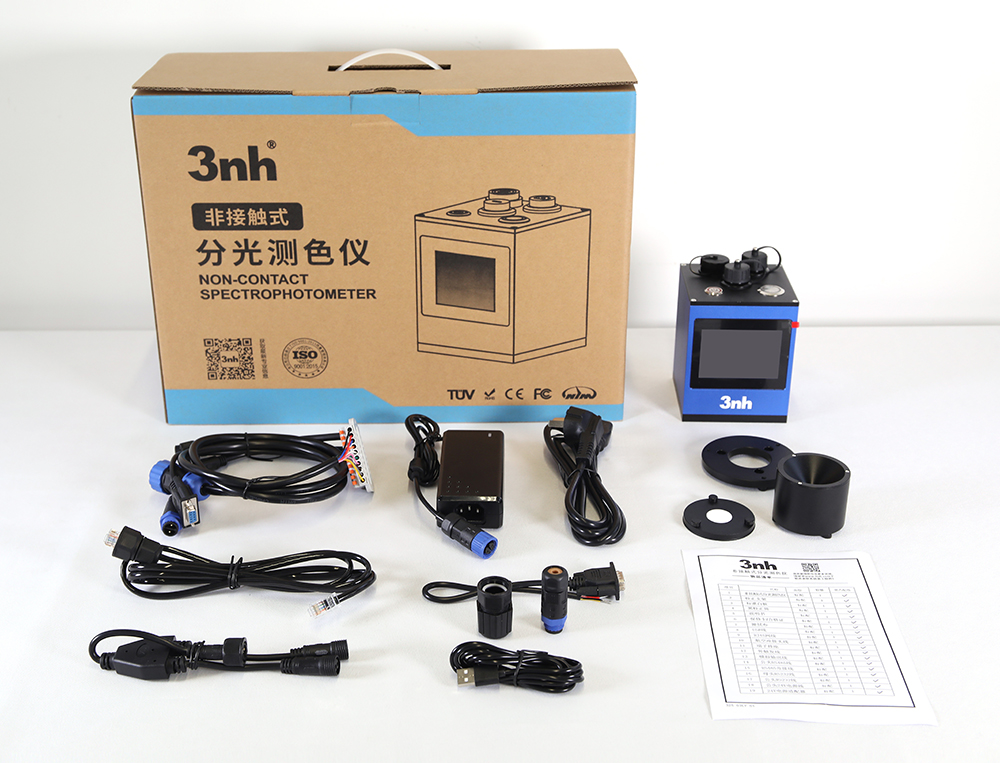

标准附件 | 电源适配器、说明书、USB线、RJ45网络线、RS485多机通信线、RS232通信线、标准校正板，黑校正盒 |
注： | 注：该机型专门适用于流水化产线，深度功能定制会产生额外定制费用 |
应用领域
YL3160非接触式分光测色仪凭借其高精度、无损测量、工业兼容性等技术优势，广泛应用于涂料与工业材料、纺织印染，汽车内饰制造，化妆品、食品行业、文物保护与特殊材料、电子与塑料制品等多个行业，在保护样品完整性实现自动化检测场景中表现突出
产品符合标准及计量认证
国际标准
CIE No.15,ISO7724-1,ASTM E1164,DIN5033 Teil7
中国标准
GB/T 3978,GB 2893,GB/T 18833,,GB 2893,GB/T 18833
计量认证
一级计量合格
细节展示
