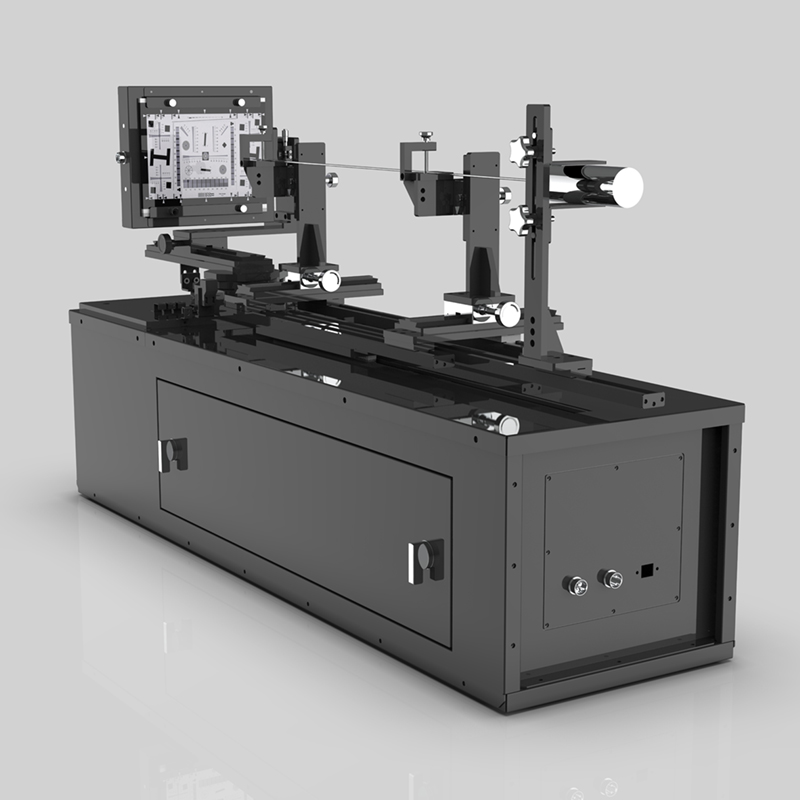

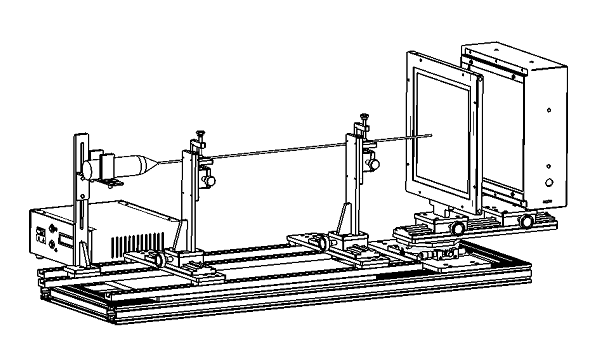

NK-SD-M2323-X 内窥镜测试平台
内窥镜测试平台（手动）
产品简介
NK-SD-M2323-X 内窥镜测试平台是本公司研发的内窥镜测试设备，为内窥镜测试提供专业辅助测试，产品通过手动控制运动。
产品特点
- 1.自定义零点，调节适合镜头最佳位置。
- 2.内窥镜夹具可调节大小，兼容多种尺寸设备，内窥镜夹具组可手动调整距离，实现不同距离测试。
- 3.操作简单，方便维护。
功能亮点

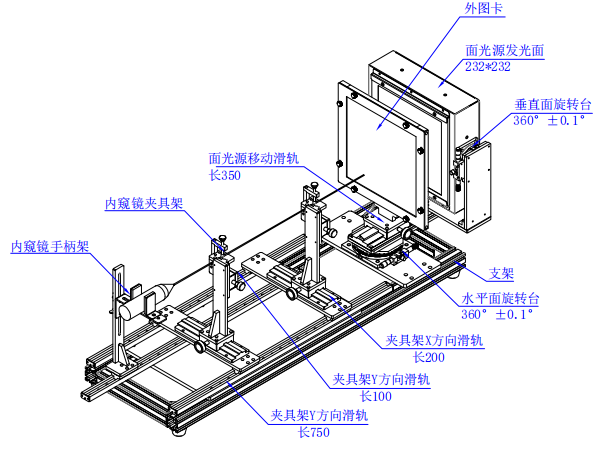

图1 NK-SD-M2323-X主要结构示意图
NK-SD-M2323-X 内窥镜测试平台主要由主要由面光源（含光源控制盒）、可调节内窥镜夹具、移动平台（如图1）。内窥镜夹具可手动前后、上下、左右调节，面光源也可通过旋转平台多角度移动，能够实现不同距离、多角度测试。
产品尺寸
图2 产品外形尺寸
箱体外形尺寸（如图2）：长1253mm*宽320mm*高477mm。

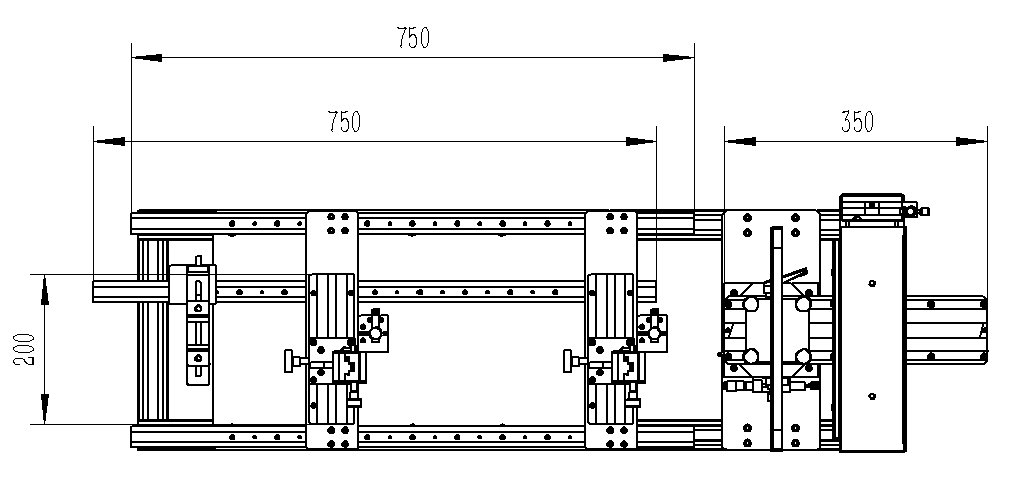

图3 内窥镜夹具尺寸
内窥镜夹具尺寸（如图3）：夹具可前后左右上下调节。
平台搭载灯箱规格：
1. 灯箱外形尺寸（如图4）：长300mm*宽300*高95mm。
2. 灯箱透射面尺寸：长232mm*宽232mm。
3. 光源控制盒尺寸（如图6）：长263mm*宽237mm*高101mm。
4. 光源：色温2300K-9000K（可选固定色温） 照度0-60000LUX。
5. 频率可调，频率调整范围：1--100KHz。
6. 均匀度≥90%。
7. 使用环境：0-45℃，相对湿度85%以下（非冷凝）。
8. 输入电压： AC220V 50/60Hz 最大消耗功率50W。

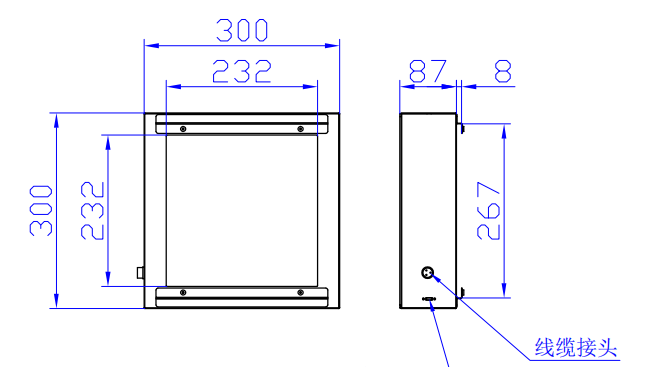

图4-灯箱外形尺寸

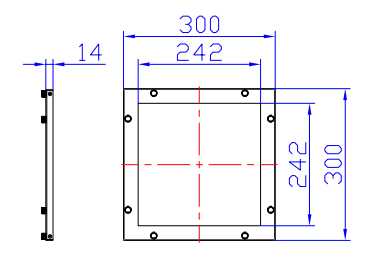

图5-外图卡尺寸

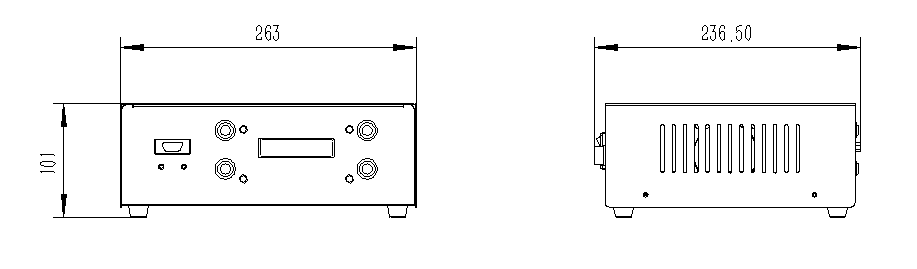

图6-光源控制盒外形尺寸
操作说明

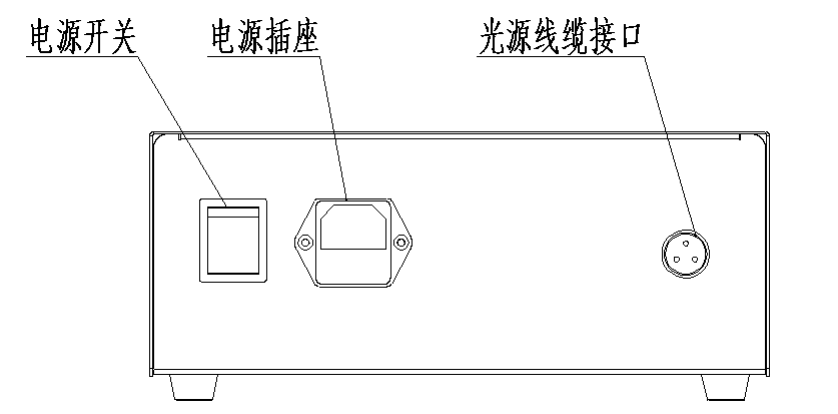

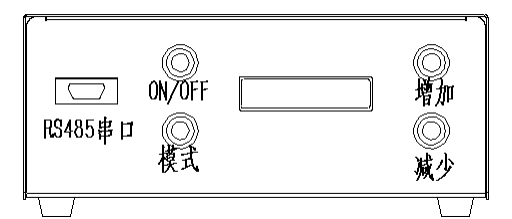

图7 光源控制盒说明
1．通电之前请确认连接符合本产品的电源,接上电源线，接上光源线缆接头，打开电源开关。（如图7）
2．按ON/OFF键，点亮光源模式选择

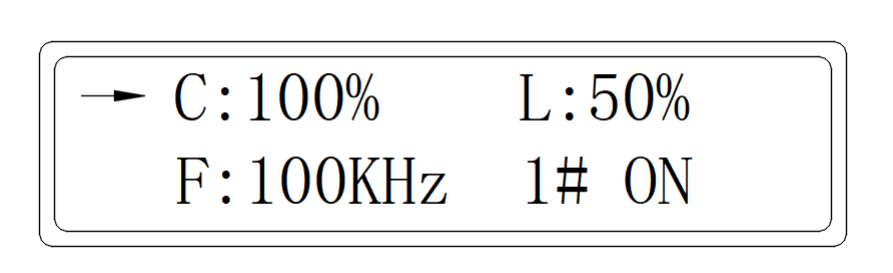

图8 调色温模式
点击模式键，使箭头指向C(如 图8），进入色温粗调模式，按“增加”键或“减少”，每按一下，照度变化1%，按住不动可快速改变色温。

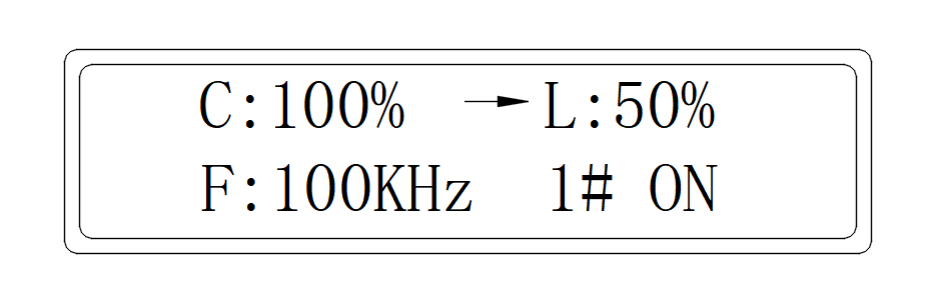

图9 调光模式
点击模式键，使箭头指向L(如 图9），进入调光模式，按增加键，光源变亮，每按一下，增加0.1%，按住不动可连续增加。按减少键，光源变暗，每按一下，减少0.1%，按住不动可连续减少。

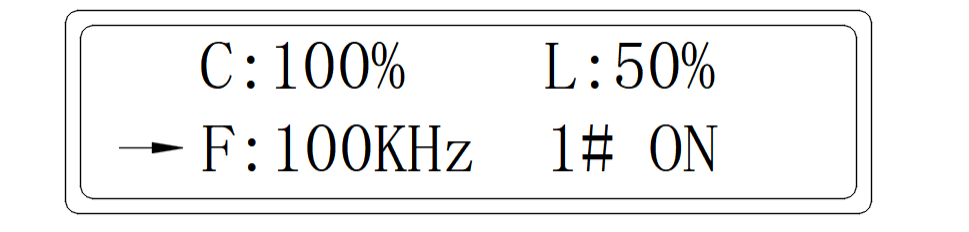

图10 频率调节模式
点击模式键，使箭头指向F(如 图10），进入频率调节模式，按增加键，频率增加，每按一下，增加0.1KHz，按住不动可连续增加。按减少键，频率减 少，每按一下，减少0.1KHz，按住不动可连续减少。

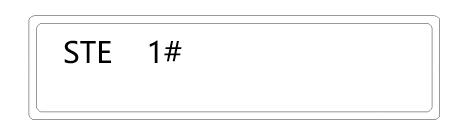

图11 灯管ID设置界面
长按模式键，进入灯箱ID设置界面(如 图11），灯箱默认ID为1，每按一次增加键，ID+1，每按一次减少键，ID-1。再次长按模式键，回到主界面。
1．将照度计的探头放在灯箱透射面上，根据所需要调节灯箱亮度。
2．调到所需照度后，预热5-10分钟。
3．关机时先按ON/OFF键关闭光源，然后再关闭控制盒上电源开关。
注意事项
1. 注意使用合适的电源，在使用前查看灯箱背面的电源标签。
2. 放置时应确保每个灯箱之间或灯箱与墙壁之间的最小间距50cm。确保灯箱与易燃和可燃物之间保留安全距离。应放置在通风凉快（如风扇或空调风能吹到位置）的地方。
3. 灯箱不能在有爆炸性危险的环境空间内使用。
4. 注意不能将灯箱放置在潮湿有水及水管和消防水洒附近的位置，应保持周围环境的干燥。
5. 可用干净、不起毛的白布沾含少量中性清洁剂的水或清水去除灯箱表面的污渍，禁用化学溶剂擦拭和用硬物刮擦。
6. 对灯箱进行维护保养及更换光源时，应切断主电源。
技术参数
产品尺寸
| 箱体外形尺寸 | 长1253mm*宽320mm*高477mm |
| 内窥镜夹具尺寸 | 夹具可前后左右上下调节 |
平台搭载灯箱规格：
| 灯箱外形尺寸 | 长300mm*宽300*高95mm |
| 灯箱透射面尺寸 | 长232mm*宽232mm |
| 光源控制盒尺寸 | 长263mm*宽237mm*高101mm |
| 光源：色温2300K-9000K（可选固定色温） | 照度0-60000LUX |
| 频率可调，频率调整范围 | 1--100KHz |
| 均匀度 | ≥90% |
| 使用环境 | 0-45℃，相对湿度85%以下（非冷凝） |
| 输入电压 | AC220V 50/60Hz |
| 最大消耗功率 | 50W |
装箱清单
装箱物品 | 数量 |
灯箱（含光源控制盒） | 1台 |
工作平台 | 1套 |
光源连接线缆 | 1根 |
电源线1.8米（国标） | 1根 |
使用说明书 | 1本 |
合格证、保修卡 | 1份 |
应用领域
塑料行业
用于塑料原料、塑料制品的颜色质量控制，确保批次间颜色一致性
涂料行业
精确测量涂料、油漆的颜色参数，确保产品质量稳定
纺织印染
用于纺织品、布料的颜色测量和色差控制，提高产品合格率
食品行业
测量食品的颜色参数，评估食品新鲜度和品质等级
化妆品
控制化妆品的颜色一致性，确保产品外观质量稳定
建材行业
用于瓷砖、石材、涂料等建筑材料的颜色质量控制
