眩光测试卡YE0281

反射式17点阵眩光测试卡

产品简介

YE0281 反射式17点阵眩光测试卡严格依据ISO 18844:2017、GB/T 47015-2026标准设计，是面向影像设备光学性能检测的标准化测试工具，用于摄像头/镜头眩光、杂散光、鬼影、雾感检测，适用于车载、安防、手机、IPC 等影像设备研发与产线质检需求。

产品特点

高漫反射哑光白底基材+17 个开孔光阱，光学一致、检测无死角
铝合金移动支架，带脚轮刹车，稳固易部署
可检测多种光学问题，支持全视场评估与眩光系数计算
适配手机、车载等各类影像设备，适合实验室多工位使用
反射式设计易操作，符合国标 ISO，数据稳定，适配研发 / 产线，测试结果权威通用

热线咨询: 400-888-5135

功能亮点

一、产品结构

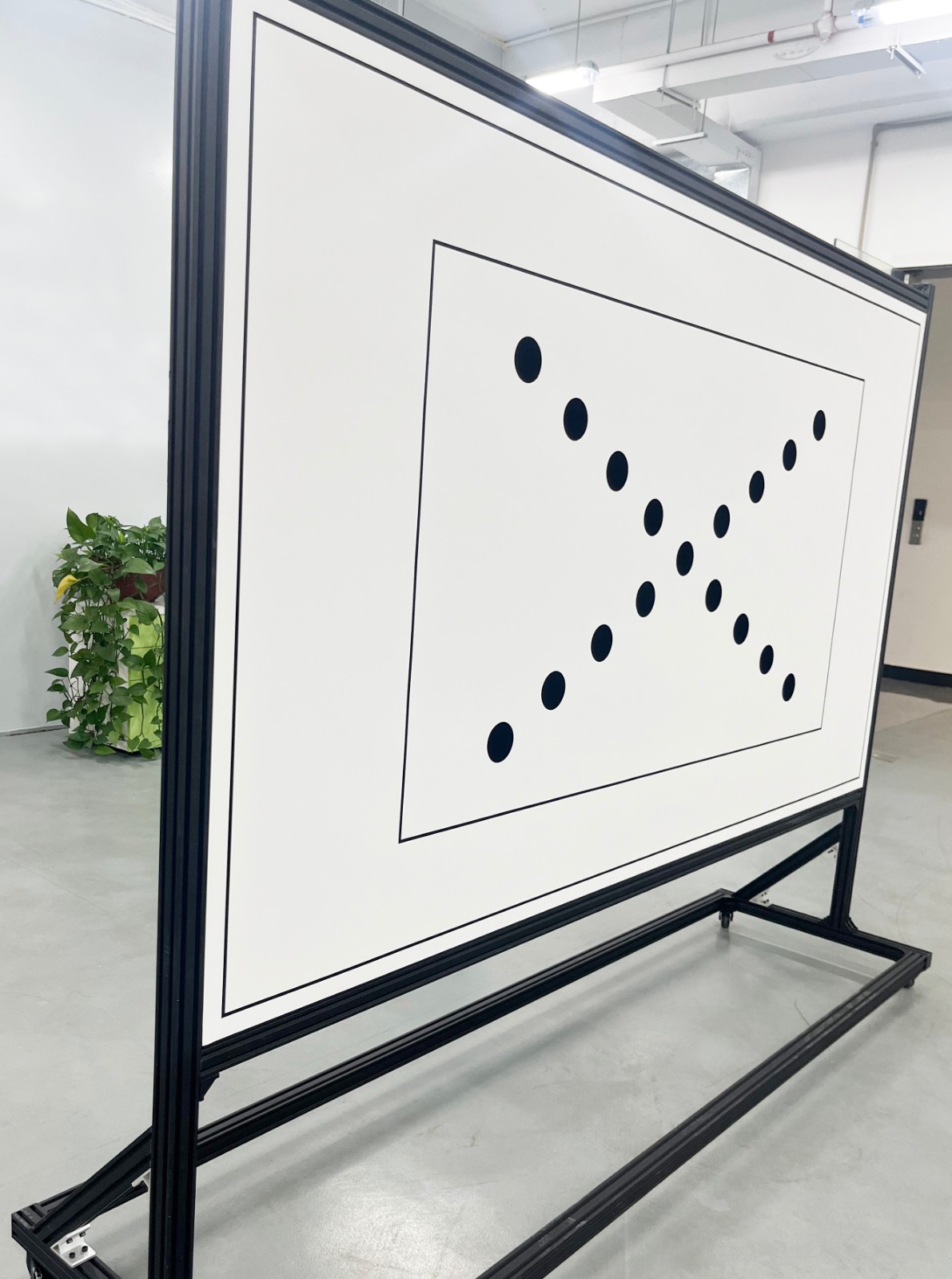

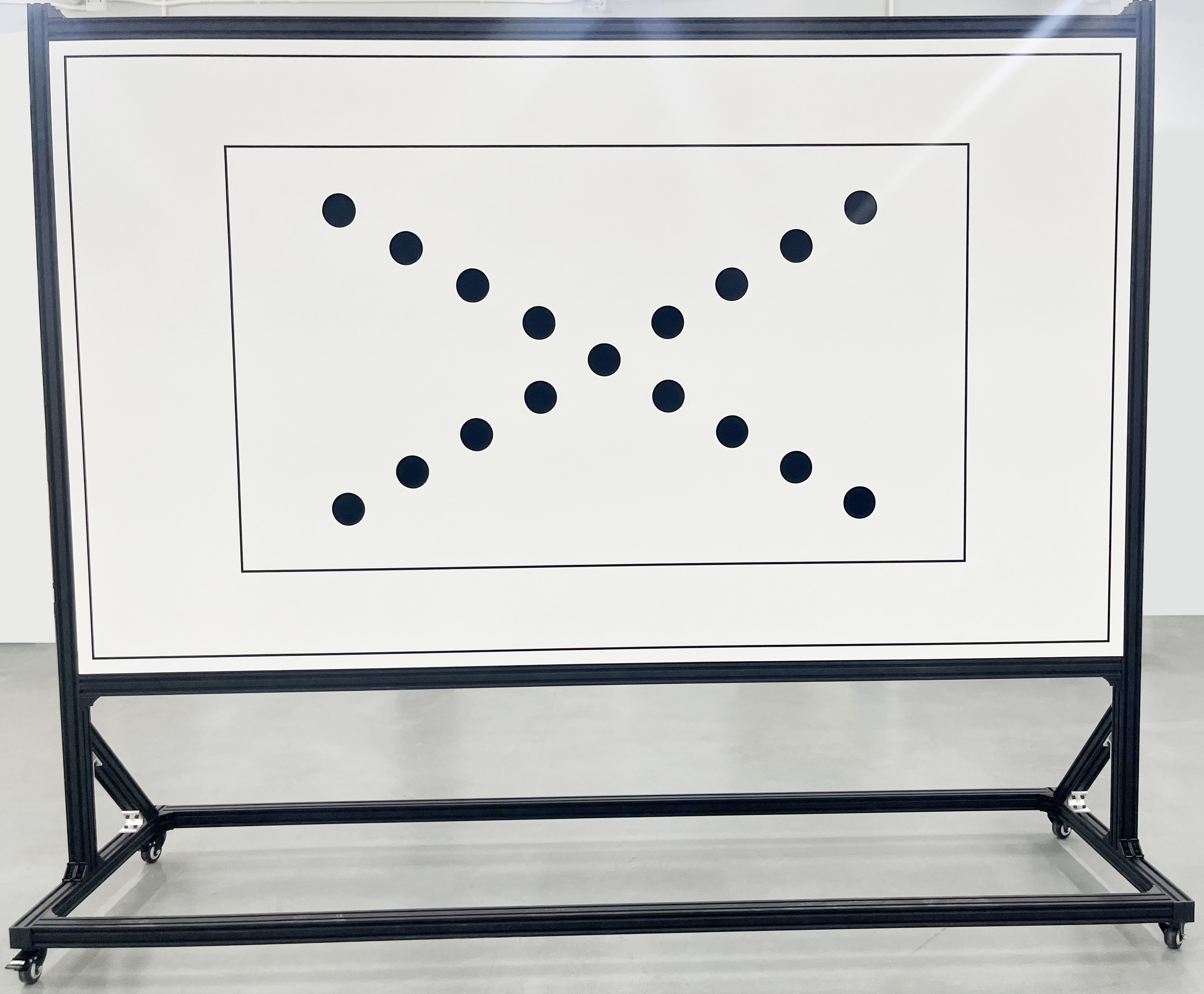

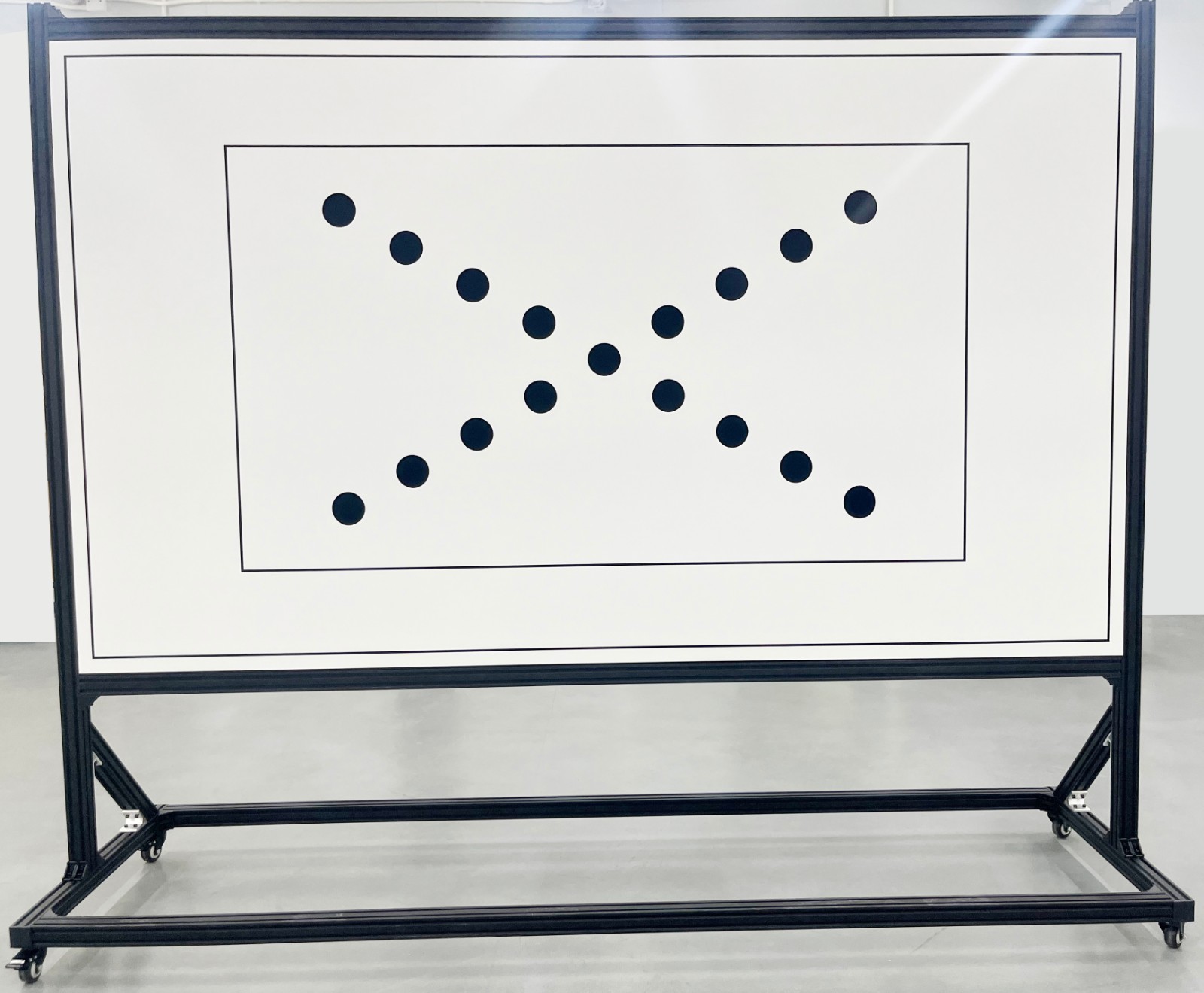

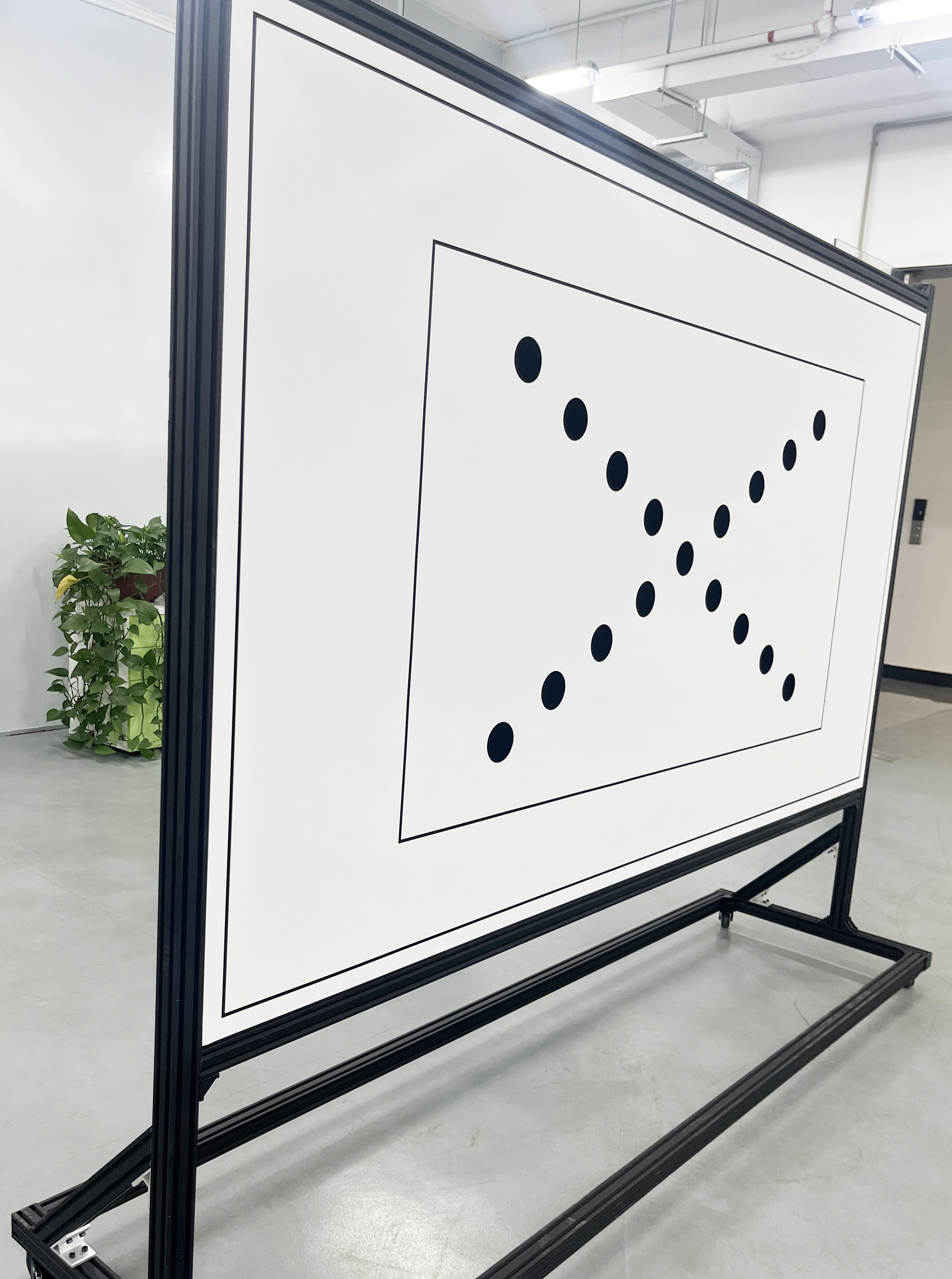

测试卡本体采用高漫反射哑光白底基材，光学一致性优异；沿双对角线精准布设17 个开孔光阱，实现全视场无死角覆盖，光阱黑区光学特性稳定，确保检测精度。

移动支架组件采用高强度铝合金型材一体化成型，配备万向脚轮与自锁刹车机构，具备稳固抗晃、快速移位特性，可适配多测试工位灵活切换，整体结构耐用且部署便捷。

二、核心功能

1、精准检测摄像头 / 镜头的眩光、杂散光、雾感、鬼影问题；

2、实现全视场多点评估，全面验证待测设备抗强光性能；

3、支持眩光系数计算，为光学性能量化分析提供依据；

4、满足影像设备研发验证、产线批量质检双重使用需求。

三、适用场景

适用于手机、安防、车载、IPC等各类影像设备的光学性能测试，尤其适配多工位、大空间实验室的灵活调度使用。

四、核心优势

使用便捷：反射式设计无需额外背光，简化测试操作流程；

检测全面：17 孔全视场分布，检测覆盖范围远超单窗口测试卡，结果更专业；

标准合规：直接匹配国标与 ISO 测试要求，测试结果权威通用；

高效部署：铝合金移动支架带脚轮刹车，可快速切换工位，稳固不晃动，大幅提升测试效率；

数据稳定：高均匀漫反射白底，保障测试数据一致性与可靠性。

技术参数

核心技术参数

项目	参数
型号	YE0281
图卡类型	反射式
光阱数量	17个
白场反射率	≥ 88%
黑区反射率	≤2%
黑白对比度	40：1
亮度均匀性	≤ ±3%
图像尺寸	1422x800mm
图卡尺寸	2005x1128mm
