客诉单送到化验室，往往只有一句话：这批纸不够白。多数人的头一个动作是把留样抽出来复测一遍，复测只能证明问题存在，说明不了白度在哪一段丢掉的。纸张白度是浆料、化学品、填料、热历史、表面整饰和增白剂逐层作用累加出来的结果，任何一段漂两三个点，卷到客户手里就是大事故。稳妥的做法是沿生产流程走一遍，每一步只问两件事：这一段会让白度往哪边偏，怎么测才不会冤枉下游。开场先把取样位置定死：纸机出卷处、卷心卷边、复卷后的成品垛位，三个位置各取各的样，编号、时间、班别写全。
图1 便携白度仪在化验室台面上读数
浆料来料：白度的底子在这里定了一半
浆料决定白度的天花板。漂白化学木浆的亮度通常稳定，机械浆和脱墨浆则不然，一批与一批之间能差出好几度，下游打再多增白剂也填不平这个坑。来料验收别抓一把湿浆直接上仪器，业内常规是抄造标准定量的小片——用标准浆页器抄出定量一致的湿页，干燥后再上白度仪。定量的差别、叠放张数的多少，都会让R457读数跟着变；同一批浆，单张测和四张叠起来测，结果对不上，先别急着骂供应商。R457本身指的是457纳米蓝紫光波段下的反射率，造纸与纸浆行业拿它当亮度指标用了几十年，原因不神秘：人眼对蓝黄差异格外敏感，蓝波段这一个点比整段可见光的平均值更能抓住纸张偏黄这件事。测这一段的要点是把制样动作写进规程：同一只浆池、同一台抄片器、同一干燥条件、同样的叠放张数。上游按这套动作测出来的偏低，才轮得到下游接着找原因；制样口径飘了，测出来的锅会让复卷和包装来背。
漂白与残余化学品：白度上去了，未必守得住
漂白段有两类麻烦。一类是漂白不足，初始白度直接低几个点，当场就能看出来；另一类隐蔽得多——氧化性残余没洗净、双氧水稳定性差、铁等金属离子随着浆进来，纸在卷取那一刻是白的，进仓两个月开始泛黄，客诉要等半年才到手上。说白了，这一段真正要盯的是白度守不守得住，而不只是起点的数字。做法上建议每班固定取两个样：一个现测，记录初始白度；另一个常温照光放置三天后复测，用差值衡量返黄趋势。施胶和助留体系的pH也归到这一段看，酸性施胶的水解会让纸张发黄发脆，问题不会出现在当天的仪表上，而是出现在后面的货架期。化验室把照光复测的规矩立下来，比多买一台仪器有用。
填料与钛白粉：留着率一波动，白度先知道
填料是抬白度用得顺手的杠杆。钛白粉的折射率远高于纤维素，加进去一点，散射系数就明显上升；重钙和高岭土同样有贡献，幅度不同。这根杠杆归留着率管：湿部pH一变、助留剂换型白水回用量调整，都会让填料跟着白水跑掉，纸页上反映出来的是白度呈锯齿状波动，宽幅纸机上调操侧与传动侧的差别往往更直观。这一段测量有个坑：薄纸透光，单层测量会把辊轴和输送带的颜色算进读数，数字偏低。要么叠足张数达到不透底，要么垫标准黑板再测，并把这个口径固定写进检验规程。如果想把反射率和遮盖状况放在一起看，可选的是反射率测定仪这类形态，比如三恩时（3nh）的PS4610，页面标注反射率量程0到100、示值误差±1.0、重复性0.2%，D/8带SCI/SCE、测量口径Φ10mm，参数以出厂检定为准。填料用量记录和白度曲线按卷对齐，返黄还是留失，一眼能分开。
纸机干燥段：温度曲线会在白度上留痕
干燥是白度被悄悄拿走的环节。烘缸汽压偏高、风量过大、纸页过度烘干，纤维素和半纤维素受热返黄，施胶树脂也在高温里分解；这类损失当天不一定显现，定波后复测才看得出来。位置规律是判断干燥问题的钥匙：卷边与卷心、传动侧与操作侧的白度如果呈现系统性差异，先查烘缸温度组是否均衡、水分剖面是不是偏斜；只有整卷均匀偏低，才更可能是浆料或化学品的问题。所以排白度不要只盯复卷台，纸机出卷就按左中右取样，入库一周后复测同位置样品，两组数字一比，干燥段有没有留下账就清楚了。顺带一提，过度的热历史还会让荧光增白剂迁移聚集，给下一段埋雷。
涂布与压光：表面越亮，测量口径越要讲清楚
涂布和压光改变纸的表面，光测口径也要跟着交代。涂料层的颜料体系决定涂布纸白度的上限，机内涂料量稳定之后，波动多来自增白剂添加与白板的磨损；压光把纤维和涂料压平压实，光泽上去了，散射却被压下去——压光过度反而丢白度，文化纸厂常见。关键是平滑表面的镜面反射分量变重，不同几何的仪器处理办法不一样：45/0收光对镜面成分敏感，纸越亮读数越容易虚高；D/8漫射照明对方向性不敏感，SCE模式又把镜面反射排除在外。同一批纸，两台不同几何的仪器测出不同数字是正常现象，数据不能直接互认，这是两种光路的天然局限，跟仪器好坏无关。化验室要定死主报告几何，换设备先用标准样做平行比对、记下系统性差值，再把新数据并进趋势图。
荧光增白剂：看着更白和测得更白是两回事
荧光增白剂是纸张白度里特殊的变量。它吸收340到400纳米附近的紫外光，转成450纳米上下的蓝光发出来，正好落在R457关心的波段上，于是含增白剂纸样的表观反射率超过普通白面，白度公式给出120甚至150以上的数字——仪器页面标注的0-200测量范围，就是为这类样品留的余量。这里要把一个概念掰开：白度是相对量，基准是理想完全漫反射体，即可见光全波段反射记作100的那块参考白板；荧光纸的“多余”能量来自紫外换蓝光的下转换，数值早已不是普通意义上的反射百分比。更要紧的坑在后面：仪器光源里没有紫外成分，增白剂无从激发，蓝光那一段就凭空少一截，白度被系统性低估——同一个客户，用带UV的仪器测98，用不带的测92，纸没有变，换的是照明。含增白剂的批次必须用能含紫外激发的条件测，报告注明光源、是否含UV与观测口径；D65与办公室冷白光源的紫外能量差得多，换光源看荧光纸，差异比非荧光样品大得多。增白剂施浴浓度波动、添加点前移后移、干燥温度变化，都体现为前卷比后卷“看着更白”。排查这一段别先怀疑浆，先确认仪器UV状态，再核对两次测量是不是同一光源口径。

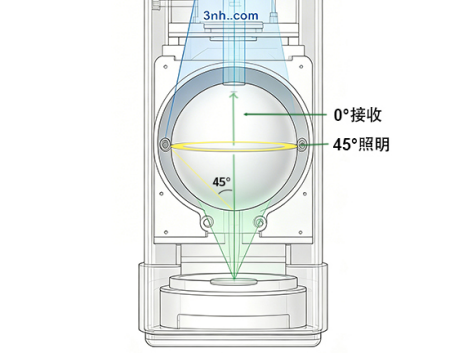

图2 反射率测定仪（D/8 光路、Φ10mm 测量口径）
成品检验与批次留档：让数字能对质
成品检验的意义不在出一个数，在于让数能对质。同一卷纸，左中右位置、正反面都有差别：网面细组分流失多，白度通常略低于毯面，这是脱水结构造成的正常现象，不是仪器毛病。取样要规定动作——沿卷取左中右、正反面合计五点或九点，取平均并记录单值极差，只测一两点的话，一道划伤的痕迹或一片粉点就能把整批判歪。留档的数据要经得起和客户对质，报告上至少交代三件事：白度公式（R457、CIE/ISO、ASTM E313这些公式在同一张纸上数值不同，相互之间没有固定换算关系）、几何条件（45/0还是D/8，含光还是除外光）、观测光源（如D65）。白度的表示与测量方法有现行标准可依：GB/T 17749-2008《白度的表示方法》管数值口径，GB/T 5950-2008《建筑材料与非金属矿产品白度测量方法》虽针对建筑材料与非金属矿产品，几何条件与校准的思路行业通用；仪器计量按JJG 512-2021《白度计检定规程》执行，该规程把白度计分三个级别，规范de:8°与45°:0°两种几何条件，年度检定与期间核查照此安排。
这类需求往下，可选的仪器形态大致分现场与化验室两档。三恩时的便携款PS4630采用D/8（SCI/SCE）照明、Φ40mm积分球、组合全光谱LED与UV光源，页面标注R457在内9种白度指标加2种黄度指标，支持2~99次平均测量，重复性≤0.1（预热校正后间隔5秒测白板30次平均值），标样存200条、试样10000条，机身约410g、2.8寸触摸屏，配粉末测试盒还能兼顾浆料与助剂粉样，适合在纸机旁、仓库和化验室之间移动，现场复测与出货检验用它对口径；45/0几何的PS4620重约88g、Φ8mm口径、内置9种白度公式，适合当化验室台面与换班抽检的固定机位。两种几何的数据不能直接互认，分工时先定下主报告口径由哪台承担，另一台只做趋势监控。实验室复核与量值传递环节还有台式分光测色仪可选，例如TS8520支持R457与ISO亮度。具体参数以出厂检定与随机说明书为准。
图3 白度仪与校正白板、配件合影
一条可落地的排查顺序
1. 用检验规程的口径复测客诉批：同机、同公式、同光源，留样与出货标样各测正反五点，数字对得上先怀疑比对口径，别动生产。
2. 确认样品是否含荧光增白剂、仪器光源是否带UV激发，两者缺一先补条件，再评价高低。
3. 回到浆料段，把同批浆的标况浆页复测一遍，看波动是否在制浆端就存在。
4. 漂白段取双份样：现测值与照光三天复测值对比，差值偏大就查残余化学品与洗涤。
5. 查湿部记录：填料加量、留着率、定量曲线。白度与定量同步波动，多半是留着率问题。
6. 对比卷的传动侧、操作侧与卷心卷边白度，位置规律指向热历史，去查烘缸温度组与水分剖面。
7. 涂布压光后固定几何与含光方式连测十卷看趋势，不同仪器的数字不进同一张控制图。
8. 核对增白剂浴液浓度与添加点变动，在同样UV条件下前后两批对比白度与黄度。
9. 归档：留样、标样有效期、报告三要素（公式、几何条件、光源）一次写全，下次复检能省一半时间。
常见问题
R457测出来不低，客户为什么还说纸不白？
R457只描述蓝波段一个点，人眼的“白”来自整个可见光区的综合印象和上下文环境。457之外的长波段偏黄，黄度指数一抬高，单点白度数字好看、观感发灰。判定用D65口径固定，换到商超冷白灯下又是另一套印象，别拿两边的感觉互相质问。
45/0台式机和手持D/8测出来的数，能放进同一张控制图吗？
不建议。两种几何对镜面反射和散射的收法不同，同一张纸相差几个点属正常，不是谁坏了。JJG 512-2021也把de:8°与45°:0°两种几何分开规范，报告必须注明几何。硬要合并，先拿标准样做平行测量、记下系统性差值供内部参考，对外报告只保留一套主口径。
含荧光增白剂的纸要用什么仪器测？
看仪器光源里有没有紫外成分。没有UV光源，增白剂没有可吸收的紫外光，白度会被系统性低估，纸明明够白、就是测不出来。便携款里组合全光谱LED加UV光源的配置能覆盖这类样品；报告同时注明是否含UV和观测光源，免得双方各拿一套数争执。
批号留样怎么定取样量？正反面差异怎么办？
沿卷横取左中右位置、正反各测，常见做法是五点或九点取平均，同时记录单值极差。正反面差异源于脱水结构和细组分分布，网面偏低属正常，判定面按合同或内控写明用哪一面，另一面留趋势数据。仪器若有平均测量模式，设定多次平均可压住单点波动。
