积分球色差仪使用方法及使用条件

时间:2020-05-14 点击:1081次

为了实现GB/T3978中规定的颜色测量的几何条件,有的色差仪就需要采用积分球结构8°/d照明-接收角度。本文就为大家简单介绍一下8°/d积分球色差仪使用方法,感兴趣的朋友不妨来看看吧!

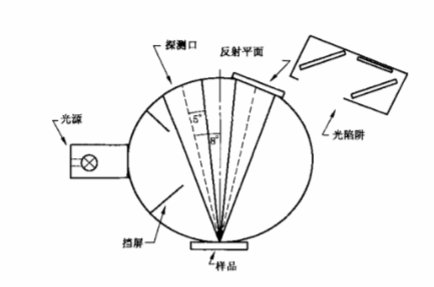

8°/d积分球几何条件

积分球色差仪使用需要确认哪些条件?

我们常说的积分球色差仪指的就是采用积分球式测量-观察几何条件的色差检测仪器。目前大多数公司选用的8°/d积分球色差仪,不过不同品牌、不同型号之间会有很大的差别,导致不同的测量精度。积分球作为光学扩散器来减小测量误差,得到更加准确的测量结果。一般情况下,光学扩散片的适当使用下,可以降低测量时因为探测器上的入射光不均匀分布或者光束偏移造成的误差,这样可以提高色差仪在测量时的精准性。

当然在使用积分球色差仪对样品进行测量时,检测结果的准确性除了仪器本身结构的影响外,还会受到用户设定的测量条件的影响,因此用户在使用时就需要确认以下条件:

1、标准观测光源:选择GB/T3978规定的CIE光源,主要采用D65光源或D50光源,也有采用D55、D75、A、C等其他光源。

2、标准颜色空间:目前通常采用CIELAB,XYZ,Yxy,LCh,CIELUV等几种

3、标准观测角度:2°/10°

4、标准色差公式:ΔE*=[(ΔL*)+(Δa*)+(Δb*)]1/2或Δc*=[(Δa*)+(Δb*)]1/2

除此之外,还需要参照各个行业标准来执行色差检测操作。

积分球色差仪使用方法:

3nh公司推出的积分球色差仪款式有很多种,以TS手持式积分球色差仪为例,给大家带来积分球色差仪的使用方法。

TS系列手持式积分球色差仪是在在D/8°几何光学照明条件下,对样品进行测量。具有稳定测量、测量颜色准确稳定、存储容量大、配备USB和蓝牙双通讯模式、PC端颜色管理软件有强大扩展功能等优点,能够在多种颜色空间下能够对各种色差公式、颜色指数进行准确测量和表述。

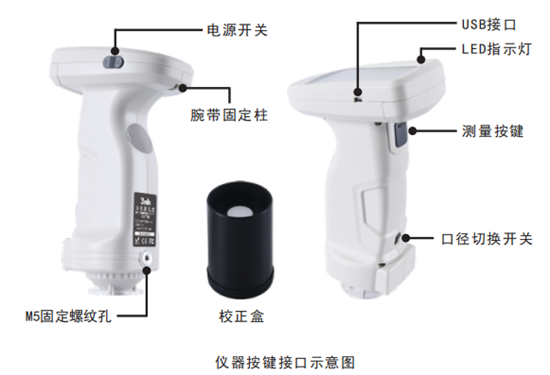

TS系列积分球色差仪按键接口

操作说明:

1、开关机

电源1/0开关拨动至“1”,仪器上电开机,仪器自动进入开机画面,仪器启动。电源1/0开关拨动至“0”,仪器断电关机。

开机状态下如长时间未进行任何操作,仪器会自动进入休眠状态,此时短按“测量按钮”或者点击液晶屏唤醒仪器。

2、黑白校正

在测量界面按主菜单键进入主菜单界面,在其他界面可以通过点击下侧的确认键、返回键进入主菜单。在主菜单中点击“黑白校正”,进入“黑白校正”界面。在界面中会显示目前校正是否有效以及剩余的校正有效时间。点击“→”继续操作,进入反射黑校界面。根据提示将测量口与黑筒光阱贴合,然后点击“测量按键”进行黑校正,可点击返回键“←”取消校正。

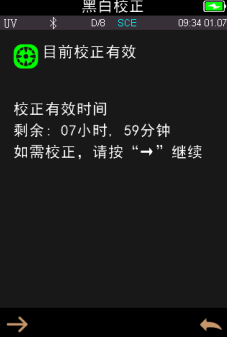

黑白校正界面

反射黑校完成后会进入反射白校界面,根据提示,确保测量白板编号和测量口径设置正确,将仪器测量口与白板贴合,然后点击“测量按键”进行白校正,根据需要点击返回键“←”取消校正。

反射白校完成后会显示校正剩余时间,根据需要进行相应的操作,点击返回键“←”则会返回到标样测量界面。

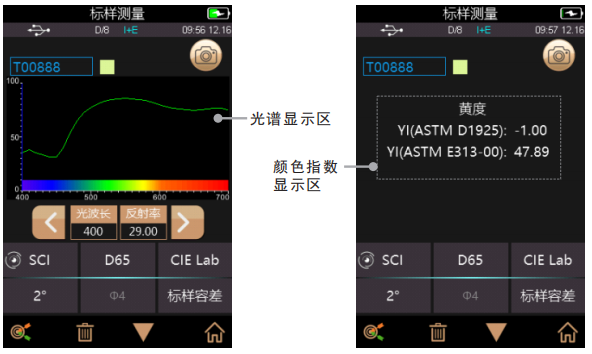

标样测量界面

3、测量

测量分为标样测量和试样测量。

标样测量一般用于测量目标样品色度数据,试样测量则用于测量样品与目标样品的色差或对比色度数据。

仪器开机并完成正确黑白板校正后,就可以进行标样测量和试样测量了(客户根据需要在主菜单界面设置对应的颜色空间和颜色指数,系统默认的颜色空间为CIElab,色差公式为ΔE*ab,颜色指数为空)。若当前不在测量界面,可连续点击界面上的返回键“←”若干次或轻按“测量按键”返回到测量界面。

4、与PC的通信

PC端软件有强大功能扩展,可以实现更多的色度数据分析。本系列仪器可以通过USB数据线和蓝牙模块(仅限于配备蓝牙模块的产品型号)同PC端软件机型通讯。

5、6打印

微型打印机属于非标准配件,需要单独购买。

用户可以先对样品进行色度数据测试,保存需要打印的样品记录,将微型打印机通过USB连接仪器,在标样记录或试样记录找到待打印样品记录,点击“操作”,在弹出菜单中选择“打印数据”,仪器将当前模式下记录的数据发送给打印机,打印机完成打印工作。
