台式色差仪使用方法和注意事项

时间:2020-05-20 点击:1266次

在工业生产的施工现场,一般会使用便携式手持色差仪来的评定产品颜色偏差情况,而在专业的色彩实验室则会用到台式色差仪(分光测色仪),相比较手持色差仪而言,台式色差仪往往具有更好的稳定性以及测量准确度。由于台式色差仪功能更加全面,测量色度指标更加丰富,其操作步骤会更为复杂,这里就给大家带来台式色差仪使用方法及注意事项。

台式色差仪的使用方法:

由于人眼观察的结果受到影响因素较多,所以对颜色要求比较高的行业,就要使用精度更高的色差仪来检测。传统的色差计是根据CIE色空间的Lab,Lch原理研发设计,其测量数据相对单一,测量结果准确度并不如分光测色仪那么高。台式色差仪相比较传统的手持式色差仪,由于内部结构更加完善,测试性能会更稳定,测量的得到的颜色数据结果也会更准确。想要获得更准确的色度测量结果就可以选择台式色差仪,比如实验室这类专业研究机构就会用到台式色差仪。

目前市场上的色差仪品牌有很多,不同品牌仪器操作方法步骤也有一些差别,不过主要操作流程基本相似,这里就以YS6060分光测色仪为例,简单的介绍一下台式色差仪的使用方法。

1、开机

按下电源开关至“I”,仪器上电,指示灯绿灯常亮,仪器正常开机。

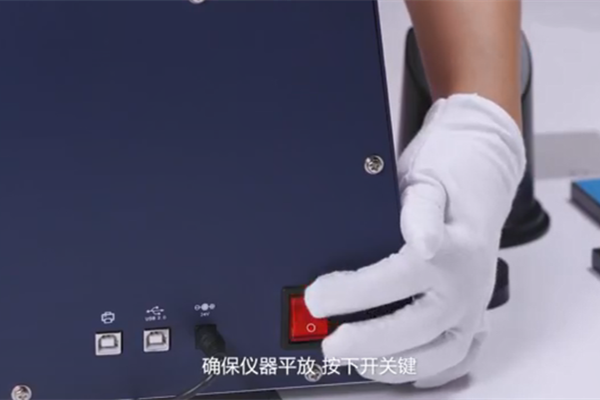

开机操作

2、黑白校正

反射模式黑白校正:首先确保仪器处于反射测量模式。

反射模式校正步骤:开起开机后进入测量界面,点击右下角的菜单键进入主菜单,然后点击黑白校正。

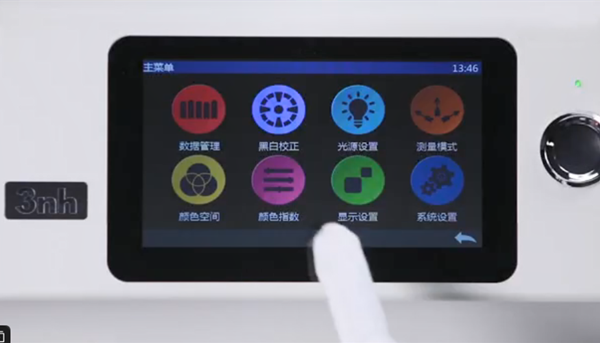

黑白校正

在界面中会显示目前校正是否有效以及校正有效剩余时间。

点击“→”,进入反射黑校界面,根据提示放好黑筒,然后按测量键进行黑筒校正。或者按“←”取消并退出校正。

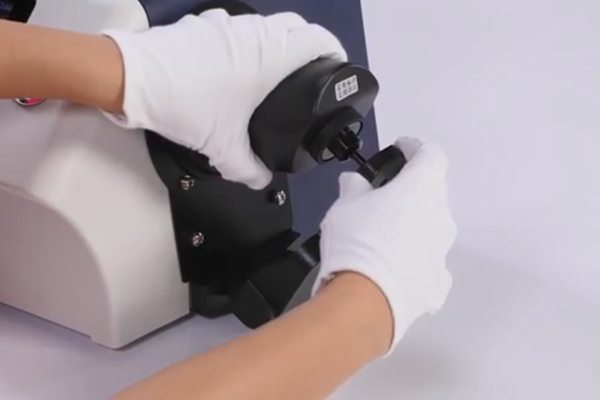

校正黑筒安装

安装黑筒的步骤:

向外侧拉出样品固定夹并将其打开。将黑筒对准仪器的凹槽贴合,然后闭合样品固定夹将黑筒固定到位。放置好反射黑筒,然后按"测试"键,仪器自动进行反射黑校正。反射黑校完成后自动进入白校界面,放好白板(与安放黑筒的步骤相同),然后按测量键进行白校正,或点击“←”取消并退出校正。

正确黑白板校正后,仪器系统会按照用户设置黑白校正有效期重新进行计时。

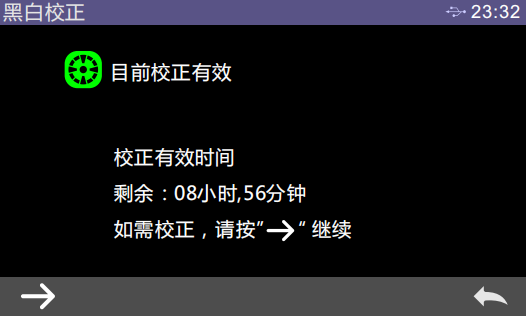

黑白校正有效期

透射模式校正:首先确保仪器处于透射测量模式。

注意:在透射测量模式,无论校正或者测试样品时,请确保反射测量口径处为Φ25.4mm,并将反射白板固定到反射色测量口处。

透射模式校正步骤:在主菜单界面,点击“黑白校正”进入透射黑校。将透射黑板放入透射样品仓,并贴紧积分球侧,合上样品仓盖,按下测量键进行校正。透射黑校成功后,取出透射黑板,根据提示放置白校正参照物,确保白校正参照物贴紧积分球侧,合上样品仓盖,按下测量键进行校正。

3、测量

反射的标样测量:

a)设置当前测量模式为反射测量模式。

b)设置对应的测量口径。其步骤为:主菜单→测量模式→测量口径/透镜位置,可手动选择对应的测量口径和透镜位置(默认自动模式)。

测量模式和口径切换

c)设置光源。主菜单→光源设置,进入光源设置界面,根据用户需求设置对应的光源选项,并点击“√”确认。

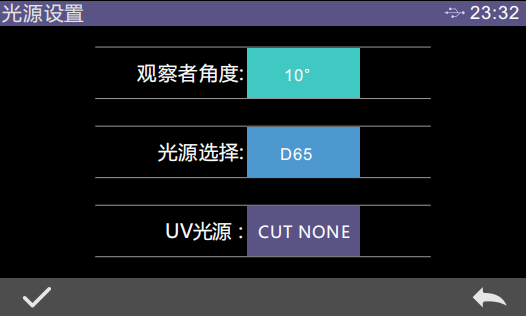

光源设置

上述准备工作完毕,进入标样测量界面,将被测样品放置于仪器反射测试口,短按测量键开启测量,蜂鸣器发出“滴”的响声,同时伴随LED指示灯闪烁,直到闪烁停止,蜂鸣器再次发出“滴”的响声,即本次测量完成。

反射的试样测量:

反射的试样测量是基于反射的标样测量或标样记录调入的。在反射样品标样测量界面下,点击左下角图标切换到试样测量界面,短按测量键,开始测量,蜂鸣器发出“滴”的响声,同时伴随LED指示灯闪烁,直到闪烁停止,蜂鸣器再次发出“滴”的响声,表示本次测量完成。

透射的标样测量:

a)设置当前测量模式为透射测量模式

b)设置对应的测量口径。透射测量模式下测量口径/透镜位置只有自动模式,不可进行手动设置。但需确保反射测量口径只能选择25.4mm,且放置白板不动。

c)设置光源(与反射标样测量设置光源相同)

d)任一参数设置有变动,需重新进行透射黑白校正

返回透射样品标样测量界面,将样品置于透射样品仓内,贴紧积分球透射测量口径处,合上样品仓盖。短按测量键,开启测量,蜂鸣器发出“滴”的响声,同时伴随LED指示灯闪烁,直到闪烁停止,蜂鸣器再次发出“滴”的响声,表示本次测量完成。

注意:透射样品测试,只有SCI模式,因此无论是系统试样测量模式,还是测试界面显示模式,只能看到样品的SCI色度数据。

透射的试样测量:透射样品试样测量与反射样品试样测量相似,只是当前测量模式为透射测量模式。

4、与PC通信

PC端颜色管理软件具有功能扩展性,可以实现更丰富的色度数据分析。本系列仪器可以通过USB或者蓝牙模块(仅限于配备蓝牙模块的产品型号)与安装好的PC端颜色管理软件进行通信。

5、容差设置

容差是针对标样来说的,标样的容差会影响仪器对试样结果的判定。系统容差是仪器默认分配给标样的容差。若标样容差未设置就会默认采用系统容差,因此系统容差的准确性对测试数据准确性的影响至关重要。

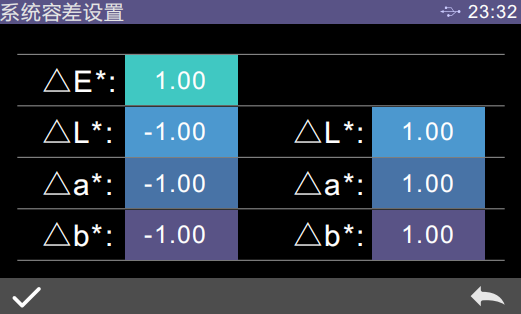

容差设置

6、打印

用户要打印本仪器测试的样品色度数据可以通过两种方式进行,一种方法为仪器连接PC端颜色管理软件,通过连接在PC端的打印机进行打印(使用方法参照颜色管理软件说明书);另外一种方法为通过连接本仪器的微型打印机进行打印。

台式色差仪注意事项:

操作环境要求

请在环境温度介于0°C至40°C之间、无冷凝的条件下使用本仪器,勿在温度变化剧烈的区域使用。

切勿将本仪器放在受阳光直射的地方或诸如火炉等热源附近。在这种情况下,仪器的内部温度可能会比周围环境温度更高。

切勿在有灰尘、香烟或化学气体的环境中使用本仪器,否则可能会引起性能劣化甚至系统崩溃。

切勿在诸如扬声器等能产生强烈磁场的设备附近使用本仪器。

台式分光测色仪及其标配的交流电适配器均设计为只可在室内使用。因为雨水或其他因素可能会损坏仪器,因此切勿在室外使用。

白色校正板要求

切勿刮擦或弄脏白色校正板,例如不要留有指印。

白色校正板不用时,请务必妥善放置,以防止白色校正板暴露在光线下。

为实现精确测量,我们建议将白色校正板定期进行白色校正。

电源要求

确保台式分光测色仪不用时将电源开关拨到"O"位置。

请确保始终使用标配的交流电适配器,并将其连接至具有额定电压和频率的交流电插座。
